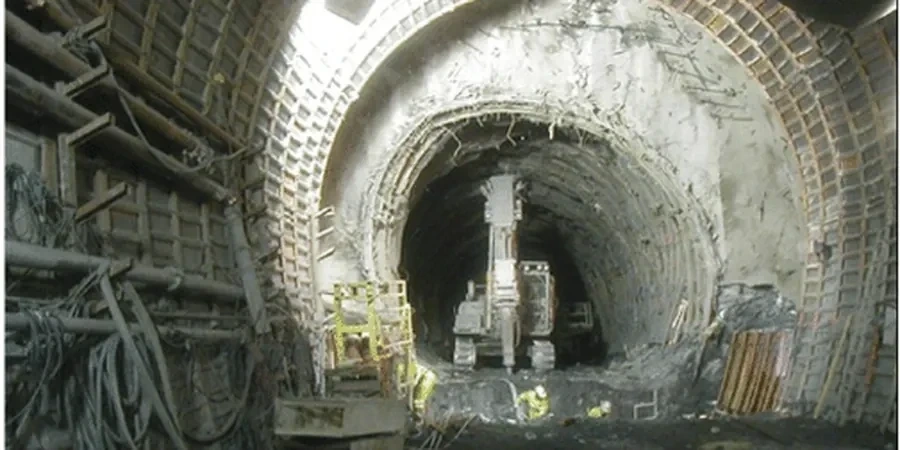

A 2.260 metros de altitud, Calama no solo impone desafíos por su clima desértico extremo, sino también por la presencia de suelos finos y depósitos aluviales del río Loa que complican cualquier excavación subterránea. En la periferia poniente y sectores como Topáter, los limos y arcillas de baja consistencia exigen un análisis geotécnico para túneles en suelo blando que vaya más allá del simple SPT. Antes de movilizar una tuneladora o definir el sistema de soporte, realizamos campañas de ensayo CPT para perfilar la resistencia no drenada de manera continua, porque los estratos en esta cuenca cambian cada pocos metros. La experiencia local indica que omitir la variabilidad de la napa freática — que en algunos puntos aparece a menos de 15 metros — genera subpresiones no contempladas en el diseño. Por eso nuestro laboratorio acreditado bajo ISO 17025 integra ensayos triaxiales y monitoreo de deformaciones desde la etapa de prefactibilidad.
En los limos del valle del Loa, el suelo seco puede perder cohesión en minutos si encuentra una filtración no mapeada.
Alcance del trabajo
Notas del área
En Calama, muchas veces vemos que se subestima el efecto de la evaporación extrema sobre los taludes temporales de acceso al portal del túnel. La costra superficial de sales y yeso engaña: por debajo, el suelo blando mantiene humedad y se comporta de manera dúctil. Al excavar sin un análisis geotécnico para túneles en suelo blando actualizado, los taludes de avance fallan por desconfinamiento súbito, especialmente en los meses de enero y febrero cuando los obreros aceleran los trabajos antes de las lluvias altiplánicas. La combinación de baja cobertura en los primeros tramos y la vibración de maquinaria pesada en superficie — frecuente cerca de las plantas mineras — incrementa el riesgo de subsidencia. Monitorear convergencias con cintas extensométricas y piezómetros desde el inicio evita paros de obra que en esta zona suelen costar días completos de producción.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 3253: Ensayo triaxial consolidado no drenado (CU), NCh 1517-1: Límites de Atterberg, NCh 1508: Sistema Unificado de Clasificación de Suelos (USCS), NCh 2369.Of2003: Diseño sísmico de estructuras industriales, Eurocódigo 7: Proyecto geotécnico EN 1997-1:2004
Servicios vinculados
Campaña de exploración con CPTu y sondeos
Ejecutamos ensayos de penetración de cono con medición de presión de poros (CPTu) para definir la estratigrafía fina y la resistencia no drenada sin alteración de muestras, complementados con sondeos rotatorios donde se requiere testigo de roca en el contacto aluvial.
Ensayos de laboratorio en suelos blandos
Triaxiales CU, consolidación unidimensional y corte directo residual para simular las condiciones de confinamiento que tendrá el túnel a distintas profundidades, incluyendo la saturación post-lluvias estivales.
Modelamiento de convergencia y soporte
Utilizamos elementos finitos para predecir la curva de reacción del terreno, dimensionar el shotcrete con fibra y definir la longitud de pernos de anclaje en los portales de entrada excavados en material limoso.
Parámetros típicos
Preguntas más comunes
¿Qué tipo de suelo blando predomina en los proyectos de túneles en Calama?
Principalmente limos de baja plasticidad (ML) y arcillas limosas (CL) depositadas por el río Loa y quebradas aluviales. Estos suelos presentan cohesión aparente cuando están secos, pero pierden resistencia rápidamente al saturarse. También encontramos costras salinas superficiales que enmascaran la consistencia real del material subyacente.
¿Qué ensayos son indispensables antes de excavar un túnel en suelo blando?
El ensayo CPTu es clave para perfilar la resistencia no drenada sin alterar la muestra. Se complementa con sondeos para extraer muestras inalteradas y realizar triaxiales CU, granulometría completa y límites de Atterberg. Estos datos alimentan el modelo de elementos finitos para predecir convergencias y definir el soporte.
¿Cuál es el costo aproximado de un estudio geotécnico para túnel en suelo blando en la región?
El rango referencial es de $1.801.000 a $7.387.000, dependiendo de la cantidad de metros lineales de sondeo, el número de ensayos CPTu y la complejidad del modelo numérico requerido para el diseño del sostenimiento.
¿Cómo afecta la sismicidad de Calama al diseño de túneles en suelo blando?
Calama está en una zona de alta sismicidad activa. Durante un sismo, los suelos finos pueden desarrollar excesos de presión de poros que reducen su resistencia. El análisis incluye la evaluación del potencial de degradación cíclica bajo carga sísmica y la verificación de que el revestimiento soporte las deformaciones impuestas sin colapsar.
