Calama creció donde el desierto aprieta. La minería trajo bloques de vivienda, galpones industriales y muros de contención que lidian con un subsuelo de sales y gravas cementadas. Acá no se puede improvisar con los sostenimientos. El diseño de anclajes activos/pasivos exige entender la química del terreno tanto como la mecánica. Hemos trabajado en faenas donde la corrosión ataca un tendón en menos de cinco años si la protección no es la correcta. Por eso cada proyecto parte con una caracterización precisa de la agresividad del suelo, apoyada en ensayos como el ensayo CPT cuando se requiere un perfil continuo de resistencia en profundidad. La norma NCh2369 para estructuras industriales y la NCh433 para sismo-resistencia son el piso mínimo, pero la experiencia local manda a la hora de definir la longitud de bulbo y la carga de bloqueo.
En Calama, la durabilidad del anclaje la define la protección anticorrosiva, no solo la carga de rotura del acero.
Alcance del trabajo
Notas del área
Un estacionamiento subterráneo en el centro de Calama, excavado a 8 metros entre calles antiguas, casi colapsa porque los anclajes pasivos originales se dimensionaron sin considerar la presión de expansión de las sales al hidratarse. La pantalla de hormigón proyectado empezó a fisurarse a los seis meses de terminada la obra. Tuvimos que reforzar con anclajes activos postensados de 25 metros, perforando desde la superficie y re-tensando tres semanas después para compensar la relajación del terreno salino. El riesgo no es menor: un fallo de anclaje en una excavación profunda puede desencadenar asentamientos diferenciales en los edificios vecinos. La sismicidad de la zona, con aceleraciones efectivas de diseño de 0.35g, exige además verificar que los bulbos no pierdan adherencia bajo carga cíclica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 3294: Standard Practice for Design and Installation of Groundwater Monitoring Wells – adaptado para perforación y lechada en anclajes, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2009: Diseño sísmico de edificios, PTI DC35.1-14: Recommendations for Prestressed Rock and Soil Anchors (Post-Tensioning Institute), ACI 530: Building Code Requirements for Masonry Structures – para integración de anclajes en muros
Servicios vinculados
Pruebas de arrancamiento y adecuación
Ejecutamos ensayos de tracción in situ con gato hidráulico calibrado según NCh 3294. Registramos carga-deformación para validar la adherencia del bulbo en gravas cementadas y definir la carga de bloqueo óptima para anclajes activos.
Diseño con protección catódica y barrera física

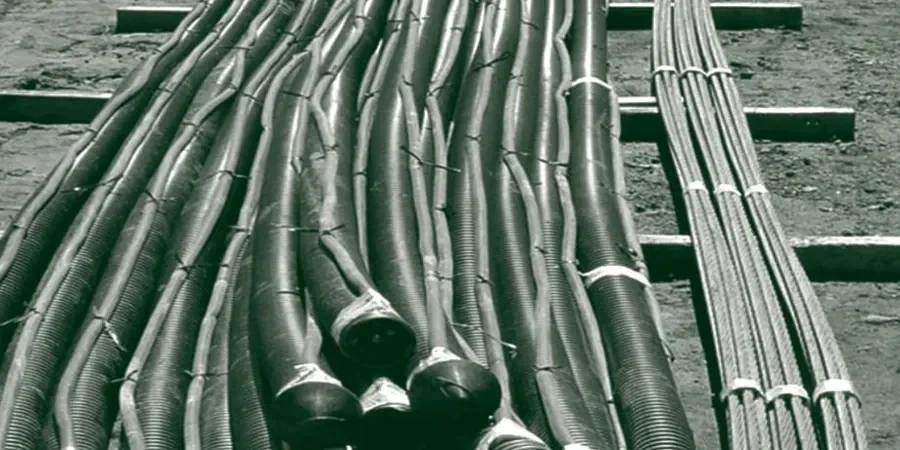

Dimensionamos sistemas de doble protección anticorrosiva con vaina estriada de PVC o HDPE y lechada de cemento sulfato-resistente. Calculamos la vida útil del tendón según la agresividad química del suelo, típicamente superior a 50 años en ambiente urbano de Calama.
Refuerzo de excavaciones profundas
Proyectamos muros anclados con múltiples niveles de tendones activos para excavaciones de hasta 15 metros en sectores céntricos. El cálculo incluye verificación sísmica pseudo-estática y control de deformaciones en edificios colindantes.
Parámetros típicos
Preguntas más comunes
¿Cuánto cuesta el diseño de un sistema de anclajes activos en Calama?
El rango de inversión para el diseño y cálculo de un sistema de anclajes activos/pasivos en Calama varía entre $431.000 y $1.955.000, dependiendo de la cantidad de niveles de anclaje, la profundidad de excavación y la necesidad de pruebas de arrancamiento en obra.
¿Qué tipo de cemento usan para los anclajes en suelo salino?
Usamos cemento Portland tipo MS (sulfato-resistente) según NCh148, con relación agua/cemento baja y aditivos expansores para compensar la retracción. En suelos extremadamente agresivos con alto contenido de cloruros, especificamos lechada con humo de sílice para reducir la permeabilidad.
¿Los anclajes activos se pueden destensar en el futuro?
Sí, los anclajes activos que diseñamos para obras temporales o excavaciones incluyen cabezales recuperables y sistemas de destensado controlado. Para obras permanentes, el diseño contempla la posibilidad de re-tensado si el monitoreo muestra pérdida de carga por relajación del terreno.
¿Qué norma chilena regula el diseño de anclajes?
En Chile no existe una norma exclusiva para anclajes, por lo que aplicamos un marco combinado: NCh2369 para estructuras industriales y sísmicas, NCh433 para edificios, complementado con las recomendaciones internacionales PTI DC35.1-14 y la práctica del NCh 3294 para los procedimientos de instalación y prueba.
