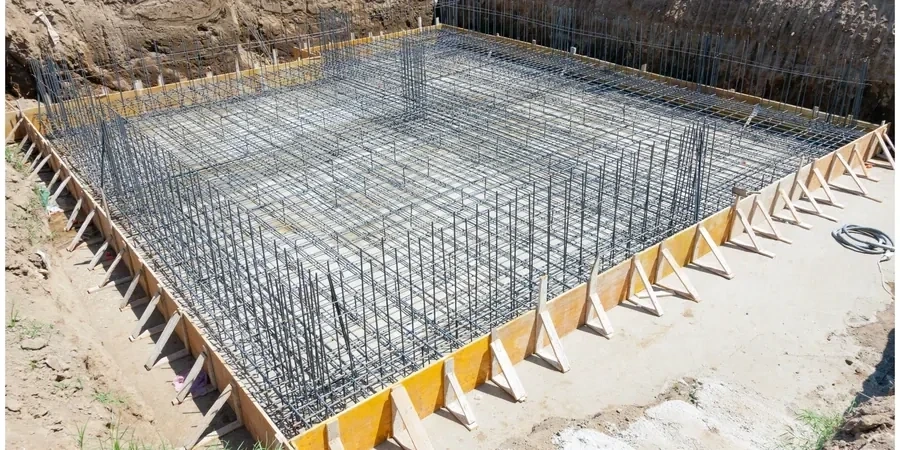

La NCh433.Of1996 Mod.2012 y la NCh2369.Of2003 son el punto de partida innegociable para cualquier diseño estructural en Calama, pero en el caso de una losa de cimentación, la norma por sí sola no basta. La singularidad geotécnica de la cuenca del río Loa, con depósitos de sales solubles y una actividad sísmica de subducción constante, obliga a un análisis mucho más fino de la interacción suelo-estructura. En nuestro laboratorio, acreditado bajo ISO 17025, abordamos el diseño de losas de fundación modelando el fenómeno de subsidencia por colapso salino y la amplificación dinámica en superficie, aspectos críticos que una zapata aislada simplemente no puede manejar en este entorno. Para caracterizar la rigidez del perfil, complementamos la campaña geotécnica con ensayos de MASW que permiten obtener la velocidad de ondas de corte (Vs30) hasta el basamento rocoso, un insumo vital para definir el módulo de balasto equivalente y los espectros de respuesta locales en la capital minera de Chile.
En el desierto, la losa no solo flota: controla asentamientos diferenciales en suelos que se disuelven químicamente con la humedad.
Alcance del trabajo
Notas del área
En Calama, muchas veces vemos que se subestima la agresividad química del suelo. El mayor riesgo al diseñar una losa de cimentación no es solo el sismo, sino el ataque de sulfatos y cloruros al hormigón. La NCh170 establece límites claros, pero si no se ejecuta un perfilaje de sales en profundidad, la losa puede fisurarse por expansión de la etringita en menos de cinco años. Otro punto ciego es la socavación por fugas de agua potable en el subsuelo; una losa diseñada para flotar sobre un estrato estable puede colapsar si el flujo subterráneo lava los finos de la matriz granular, creando cavernas ocultas. Nosotros siempre insistimos en que el diseño estructural de la losa debe ir acompañado de una especificación estricta de hormigón sismorresistente, con cemento puzolánico o siderúrgico, y un estudio de licuefacción si la napa freática local, aunque sea colgada, se aproxima a menos de 10 metros de la superficie en el sector norte de la ciudad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Mira cómo funciona
Normativa utilizada
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh170.Of2016 - Hormigón - Requisitos generales, ASTM D4546 - Métodos de ensayo para suelos expansivos, ACI 360R-10 - Guía para el diseño de losas sobre el terreno
Servicios vinculados
Modelación de Interacción Suelo-Estructura
Simulamos el comportamiento de la losa mediante software de elementos finitos (FEM), calibrando el módulo de reacción con ensayos de placa in situ y perfilajes de rigidez de ondas de corte. Definimos el área de contacto efectiva y la distribución de presiones bajo cargas estáticas y sísmicas.
Evaluación de Agresividad Química
Realizamos el perfilaje de sulfatos, cloruros y pH del suelo en la zona de influencia de la losa. Recomendamos el tipo de cemento y el recubrimiento mínimo de armadura según la exposición, previniendo la corrosión y el ataque químico en la ciudad de Calama.
Control de Asentamientos y Subsidencia
Cuantificamos el potencial de colapso por humedecimiento de la costra salina y estimamos los asentamientos absolutos y diferenciales. Contrastamos los resultados con la distorsión angular admisible para la tipología estructural del proyecto.
Especificación Técnica de Hormigón
Elaboramos la especificación de resistencia, durabilidad y colocación del hormigón para la losa de cimentación, considerando las condiciones de temperatura extrema de Calama y la necesidad de curado húmedo controlado para evitar la fisuración por retracción plástica.
Parámetros típicos
Preguntas más comunes
¿Por qué es preferible una losa de cimentación frente a zapatas aisladas en el centro de Calama?
En el casco histórico de Calama abundan los suelos finos y las costras salinas cementadas. Una losa de cimentación reparte la carga superficial y controla los asentamientos diferenciales que, en este tipo de depósitos, pueden superar los 2 cm entre columnas si se usan zapatas aisladas. Además, la losa actúa como un diafragma rígido en planta que mejora la respuesta sísmica del conjunto.
¿Cuánto cuesta el diseño estructural y geotécnico de una losa de fundación para una vivienda estándar?
Para un proyecto residencial típico en Calama, el servicio de diseño de la losa de cimentación se sitúa en un rango de entre $537.000 y $2.118.000, dependiendo de la envergadura de la campaña geotécnica necesaria y la complejidad del modelo de interacción suelo-estructura a elaborar.
¿Qué ensayos de suelo son obligatorios antes de diseñar la losa?
Como mínimo exigimos una calicata o sondaje que alcance la profundidad activa, ensayos de clasificación (granulometría y límites de Atterberg), corte directo o triaxial para obtener la cohesión y fricción, y un perfilaje químico de sales. Si el proyecto es en altura, añadimos medición de ondas de corte (MASW) para el módulo de balasto dinámico.
¿Cómo afecta la salinidad del suelo de Calama al diseño de la losa?
La alta concentración de sales solubles (cloruros y sulfatos) en el subsuelo de Calama ataca químicamente al hormigón. El diseño de la losa debe especificar un hormigón con relación agua/cemento baja, cemento resistente a sulfatos y un recubrimiento de armadura generoso, además de considerar una barrera física como un polietileno de alta densidad bajo la placa.
